Trailer Basic

Trailer Type

4-Poluprikolica za kiper sa stražnjom osovinom

Za transport rasutog materijala (pijesak, ruda, ugalj, građevinski otpad)

Ukupne dimenzije

10000 mm (D) × 2550 mm (Š) × 3800 mm (V)

Dostupna prilagođena dužina: 8.500–12.000 mm

Zapremina teretnog sanduka

40 CBM (Standard)

Prilagođeno: 30–50 CBM, U-oblik/pravokutni dizajn

Curb Weight

11500 kg

3% tolerancije na osnovu izbora materijala

Nazivna nosivost

65000 kg

Maksimalna nosivost: 80000 kg

Ukupna bruto težina

80000 kg

4×20000 kg raspodjela osovinskog opterećenja

Visina spojnice

1550 mm

Standardna visina osovine za traktore od 40/50 tona

Kingpin Size

2" (50 mm) / 3,5" (90 mm)

Izmjenjivi, ISO standard

Tipping Angle

47 stepeni –50 stepeni

Dizajniran za potpuno pražnjenje ljepljivih materijala

Vrijeme ciklusa napojnice

25-30 sekundi (potpuno podizanje)

Pri pritisku sistema od 18MPa

Struktura teretnog sanduka

Material Grade

Čelik visoke-čvrstoće{1}}otporan na habanje

Opcioni Hardox 450 za ultra{1}}abrazivne aplikacije

Floor Thickness

8 mm / 10–12 mm

Zavaren automatskim zavarivanjem pod vodom

Debljina bočne stijenke

6mm / 8mm

Ojačana vertikalnim i horizontalnim ukrućenjima

Tail Gate

Hidraulična krilna vrata sa samozaključavanjem

Opciona vrata štale, visoka-vrata prtljažnika za velike kamenje

Bočna zaštita

Čelični štitnik od -suknje sa reflektirajućim trakama

sigurnosnih standarda

Ljestve

Integrirane stražnje pristupne ljestve

Stepenice protiv klizanja, sigurnosne ograde

Antikorozivni tretman

Epoksidni temeljni premaz za pjeskarenje

3 godine garancije na završnu boju

Okvir šasije

Materijal glavne grede

Q345B visoko{1}}čelik, dizajn greda

Kontinuirano zavarivanje za maksimalnu strukturnu krutost

Dizajn šasije

Monokok okvir visoke{0}}vrste

Ojačani poprečni nosači na točkama podizanja osovine

Podvozje

Poklopci za staze od dijamantske ploče

Protuklizna,-završna obrada otporna na koroziju

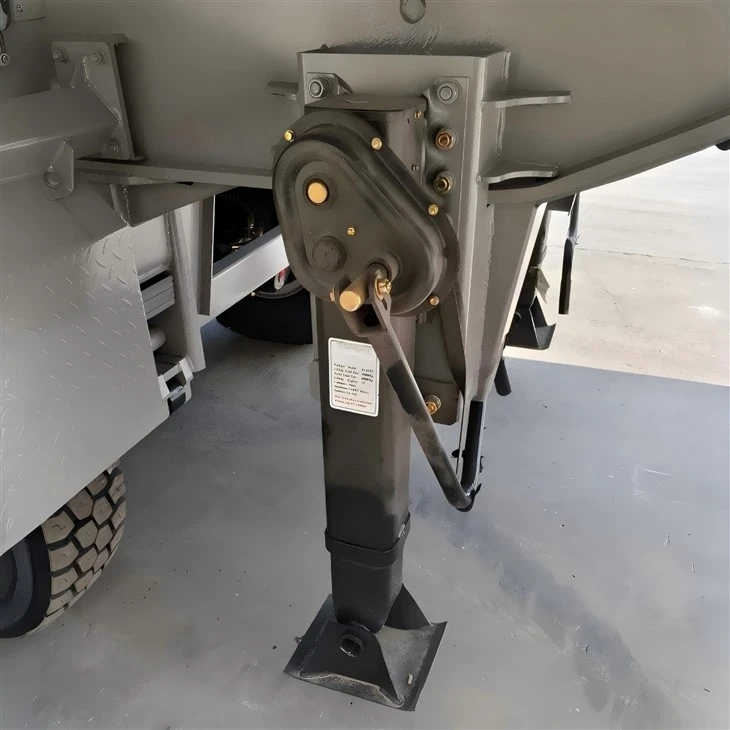

Landing Gear

JOST 2-brzinske ručne potporne noge

Nazivno opterećenje: 2×28 tona, opciono električne noge

Ploča petog točka

Čelična ploča-otporna na habanje{1}}

Opcioni ojačani sklop zaglavlja

Cross Members

Pravougaona cijev 100×50×4 mm, razmak 400 mm

Zavaren na dugu gredu radi torzione krutosti

Osovine i ovjes

Axle Quantity

4 osovine

Standardna konfiguracija tandem osovine

Marka osovine

FUWA/BPW 13-tonske osovine za teška opterećenja

Opcione osovine od 16-tona za izuzetno tešku upotrebu

Axle Capacity

4×13000 kg=52000 kg

Teška{0}}nadogradnja: 4×16000 kg=64000 kg

Tip suspenzije

Teška{0}}mehanička suspenzija sa lisnatim oprugama

Opciono vazdušno ogibljenje sa podiznom 1./4. osovinom

Leaf Spring

10/12-liste parabolične opruge

Predviđeno za osovinsko opterećenje od 16 tona

Hubs

Glavine od kovanog čelika, podmazivanje u uljnom kupatilu

100.000 km održavanja{2}}besplatan servisni interval

Vijci za točkove

Vijci visoke{1}}zatezne klase 10.9

Završna obrada-pocinkovana{1}}otporna na koroziju

Kotači i gume

Veličina gume

12.00R22.5 / 315/80R22.5 radijalne gume

Teška-teška-teška cesta za upotrebu u rudarstvu

Količina guma

8 glavnih guma + 1 rezervna guma

Opciono 12R24 za dodatnu nosivost

Rim Type

9,00×22,5 čelične felge bez cijevi

Obojena anti-završna obrada

Ocena guma

Ocjena sloja 18PR, indeks opterećenja 150/147

Predviđeno za 7.500 kg po gumi na 900 kPa

Nosač rezervnih guma

Teška-nosivost ispod{1}}šasije

Uključuje vitlo za lak pristup gumama

Hidraulični sistem

Hidraulični cilindar

HYVA prednji{0}}teleskopski cilindar (5/6 stupnjeva)

Maksimalna sila dizanja: 120 tona, 1 godina garancije

Hidraulična pumpa

PTO{0}}zupčasta pumpa (40/60 L/min)

Visoka{0}}efikasnost, niska-radnja

Rezervoar za hidraulično ulje

200L teški čelični rezervoar

Sa mjeračem nivoa ulja, filterom i poklopcem za odzračivanje

Hidraulična crijeva

SAE 100 R2AT crijeva visokog{2}}pritiska

Predviđeno za radni pritisak od 25MPa

Kontrolni ventil

Ručni/električni proporcionalni kontrolni ventil

Uključena funkcija hitnog spuštanja

Sigurnosne karakteristike

Pre-ventil za smanjenje pritiska, ventil protiv-blokade od pada

Sprječava kolaps cilindra u slučaju kvara crijeva

Kočioni sistem

Servisne kočnice

Dvovodni{0}}sistem vazdušnih kočnica, WABCO ventili

4S/4M ABS opciono

Parking Brake

Opružna{0}}parkirna kočnica na zadnjim osovinama

Automatsko uključivanje kada padne vazdušni pritisak

Emergency Brake

Ručni kočni ventil prikolice + zaštita od lomljenja

Aktivira se ako se prikolica odvoji od traktora

Kočne komore

Kočione komore tipa 30/30

Veličina 16-inča za snažnu snagu zaustavljanja

Brake Drums

Bubnjevi od livenog gvožđa prečnika 420 mm

Toplinski-obrađen dizajn,{1}}otporan na pukotine

Kočione papuče

Teške kočione obloge-bez azbesta-

100000 km vijek trajanja

Električna i rasvjeta

Wiring Harness

7-core/15-core ISO standardno ožičenje

Zapečaćeni konektori, premaz protiv korozije

Tail Lights

LED zadnja svetla, stop svetla, pokazivači pravca

E-oznaka certificirana za korištenje na cestama

Marker svjetla

LED bočna/gornja gabaritna svjetla, reflektirajuća traka

Ispunjava međunarodne propise o bezbednosti na putevima

Napajanje

24V DC sistem, kompatibilan sa 24V traktorima

Opcioni 12V komplet za konverziju

Reflektori

Crveno-bijele reflektirajuće trake sa strane, pozadi i uglovima

Visoka{0}}noćna vidljivost

Dodatna oprema Opcije

Opcioni dodaci

Podizna 1. osovina, vazdušno oslanjanje, električne noge za stajanje

Prilagođeni dizajn vrata prtljažnika, cerada, sistem vage

Sigurnosni kompleti

Komplet prve pomoći, aparat za gašenje požara, klinovi za točkove, trokut upozorenja

Potreban za međunarodni drumski transport

Dokumentacija

COC, izvještaj o inspekciji, lista rezervnih dijelova, korisnički priručnik

Kompletna izvozna dokumentacija uključena

Završna obrada

Boje po mjeri, brendiranje logotipa kupca

Anti-premaz premaza opciono
